NJSフレームでピストバイクをバラ完する際は、フレームの状態やサイズだけでなく、各パーツの規格や互換性を確認しておくことが重要です。

中古フレームは、エンド幅やシートポスト径、付属品(ヘッドパーツやBBなど)によって、購入後に必要なパーツや作業が変わります。

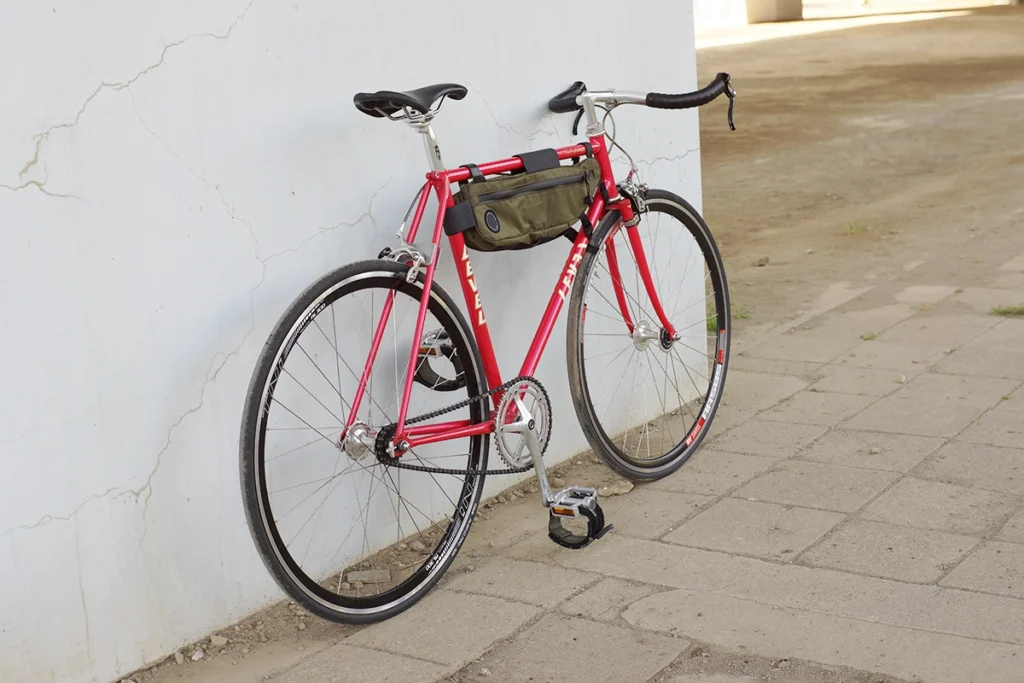

僕自身もNJSフレームの「LEVEL For Professional」を組み、パーツ交換やハンドル変更をしながら乗ってきました。

この記事では、実際に組んだ経験をもとに、フレーム購入時のチェックポイントから、BB・チェーン・ブレーキ・ギア比などのパーツ選びまで解説します。

→ピストのバラ完・カスタムにおすすめの工具はこちら

→NJSフレームで組んだ実際のバイクはこちら


NJSフレームとは?

NJSとは「日本自転車振興会(現JKA)」の略で、競輪で使用するための厳しい基準をクリアした製品に与えられる認定です。

フレームやハンドル、ステムなどにはNJS刻印が入り、現在でも競輪用機材の基準として使われています。

現在は約20社のフレームビルダーやメーカーが競輪用フレームの製作を認められています(ガールズ競輪などで使うカーボンフレームを除く)。

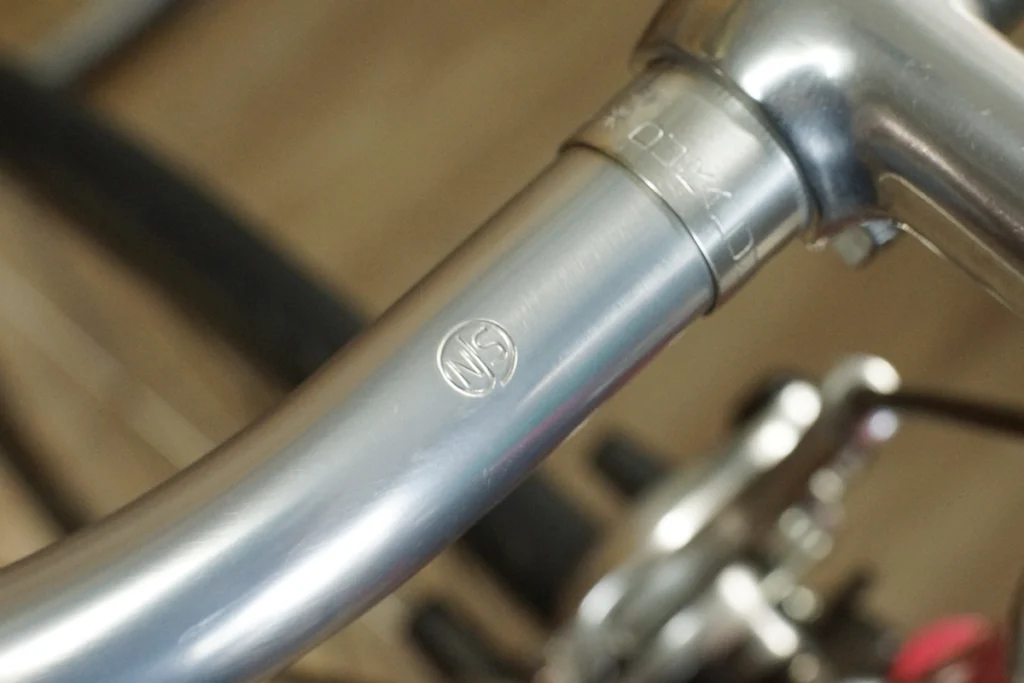

ハンドルに刻まれたNJSの刻印。

NJSフレームの特徴

勝負のためのジオメトリー

基本的にはホリゾンタルのフレームが多いですが、選手の意向に合わせてオーダーメイドで作られるため、スローピングフレームや極端にシートチューブが立ったフレームなども存在します。競輪では進路変更時のクイックな動きが求められるため、シートステーは短く、前後輪とフレームのクリアランスもかなりタイトです。

シングルギア&ノーブレーキ専用設計

外装変速の自転車ではディレイラーがチェーンテンショナーの役割も持っていますが、競輪用のフレームでは後輪を前後に動かすことでチェーンの張りを調整する仕組み(トラックエンド)になっています。競輪などのトラック競技ではディレイラーやブレーキは使わないため、当然それらを取り付けるための台座もありません。


フレーム選びで失敗しないためのチェックポイント

エンド幅に要注意!

フレームの購入前に、商品説明に記載されたリアエンド幅を確認しましょう。記載がない場合は、販売店や出品者に事前に問い合わせることをおすすめします。

NJSフレームの多くは、リアホイールのハブのOLD(ロックナット間距離)が120mmの規格に対応しています。一方、特に古いフレームには110mmに対応したものもあり、120mm用のホイールとは基本的に互換性がありません。

110mm対応のホイールやハブは流通量が少なく、入手のハードルも高くなります。使用したいホイールが決まっているなど、あえて110mmエンドのフレームを選ぶ理由がある場合を除き、120mmエンドのフレームを選ぶと、購入後のパーツ探しがしやすくなります。

できればヘッドパーツ付きのものを選ぶ

USEDのNJSフレームは、SHIMANO(シマノ)のDURA-ACEやHATTA(八田製作所)のSWANなど、NJS公認の高品質なヘッドパーツがあらかじめ付いていることも多いです。

ヘッドパーツが付属しているフレームは、別途購入する費用や圧入作業を抑えられる可能性があります。ただし、付属していれば安心というわけではありません。購入前に回転の引っ掛かりやガタつき、腐食の有無を確認し、交換が必要な場合は規格に合う部品が入手できるかも調べておきましょう。

シートポスト径はフレームに合わせて選ぶ

シートポストは、フレームに合う径を選ぶ必要があります。27.2mmは流通量の多いサイズの一つですが、NJSフレームがすべて27.2mmというわけではなく、26.8mmや27.0mmなどのサイズもあります。

中古フレームでは、購入前に販売店や出品者の情報を確認しましょう。径が合わないシートポストを無理に差し込んだり、細いポストを固定するために無理な調整をしたりするのは避けてください。

僕も使用しているNITTO(日東)の定番シートポスト、S65やSP72は、サイズ展開が豊富で品質面でも信頼できるため、おすすめです。特にSP72はNJS認定品でもあり、競輪用パーツを取り入れたい人にも適しています。

写真左がSP72、右がS65です。

サイズが豊富なS65。

SP72に通常のサドルを合わせる場合はレール幅44mmのものを。


ピストバイクをバラ完するためのパーツ選び

BBはクランクとの相性に注意

BBとクランクは、どちらもスクエアテーパーだからといって、必ず適合するとは限りません。テーパーの規格や、クランクに適した軸長かどうかも確認しましょう。

中古フレームにBBが付属している場合も、そのまま流用できるとは限りません。手持ちのクランクを使うなら適合を確認し、不明な場合はBBとクランクをセットで選ぶ方が確実です。

NJSのBBには、スクエアテーパーのほか、SHIMANO(シマノ)のオクタリンク規格に対応した製品もあります。オクタリンクは軸とクランクの接合方式が異なるため、専用の対応クランクが必要です。BBを選ぶ際は、規格だけでなく、シェル幅や軸長なども確認しましょう。

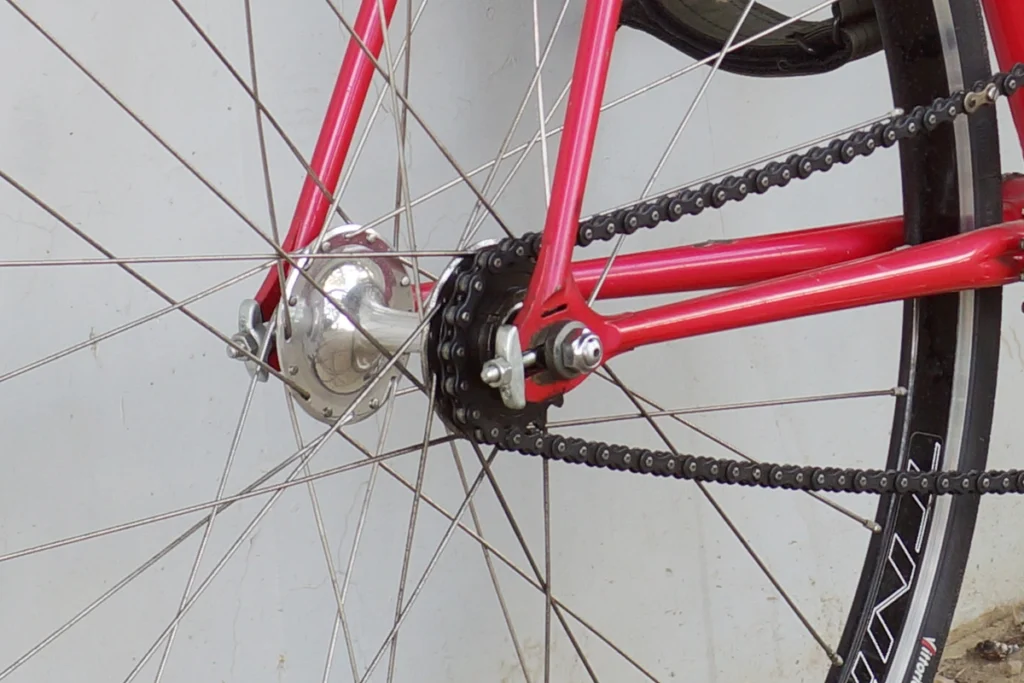

チェーン引きは必須

NJSの競輪用フレームは、チェーンの張りを調整するために、リアのハブ軸に取り付けるチェーン引きの使用を前提に作られています。

クロモリフレームは多少の柔軟性があるため、チェーン引きなしでもホイールを取り付けられる場合がありますが、リアエンドを狭める方向に力がかかり、フレームに余計な負担がかかるおそれがあります。また、チェーン引きを使うことでホイール位置の調整もしやすくなるため、使用をおすすめします。

取り付け時は左右の位置をそろえてチェーンの張りを調整し、クランクを回して張りに偏りがないか確認しましょう。チェーンを張りすぎると回転抵抗やパーツへの負担につながり、緩すぎるとチェーン外れの原因になります。

チェーンも高精度&高強度のNJSで!

チェーンには、精度が非常に高く、競輪選手の爆発的な脚力にも耐えられるように設計された、HKKやIZUMIUなどのNJS認定品を使用することをお勧めします。
通称「厚歯」と呼ばれる1/2 × 1/8 インチのサイズのチェーンを使用することが多いですが、稀に薄歯が使われることもあるので、チェーンリングやコグに合ったものを選びましょう。

ノーブレーキは公道走行NG!

競輪用のNJSフレームは、基本的にブレーキを取り付けるための台座が設けられていません。公道で使用する場合は前後にブレーキが必要なため、フォークやフレームに適合する取り付け方法を確認しましょう。

台座を追加するタイプの製品を使用する場合は、フォークやフレームへの適合、固定状態、ブレーキシューがリムに正しく当たるかなどを確認する必要があります。不適切な取り付けは重大な事故につながるため、確実な取り付けが難しい場合は自転車店に相談しましょう。

フロントブレーキについては、ビルダーや専門店に依頼し、フォークにブレーキ固定用の穴を追加してもらう方法もあります。

ブレーキは、台座や取り付け部品だけでなく、ブレーキ本体・レバー・ケーブルも含めて選ぶ必要があります。DIA-COMPE(ダイアコンペ)のブレーキセットは、これらのパーツをまとめてそろえられる定番の選択肢で、僕も前後に使用しています。

フロント用は楕円フォーク用、丸フォーク用、エアロフォーク用があるので。自分のフレームに合ったものを選びます。

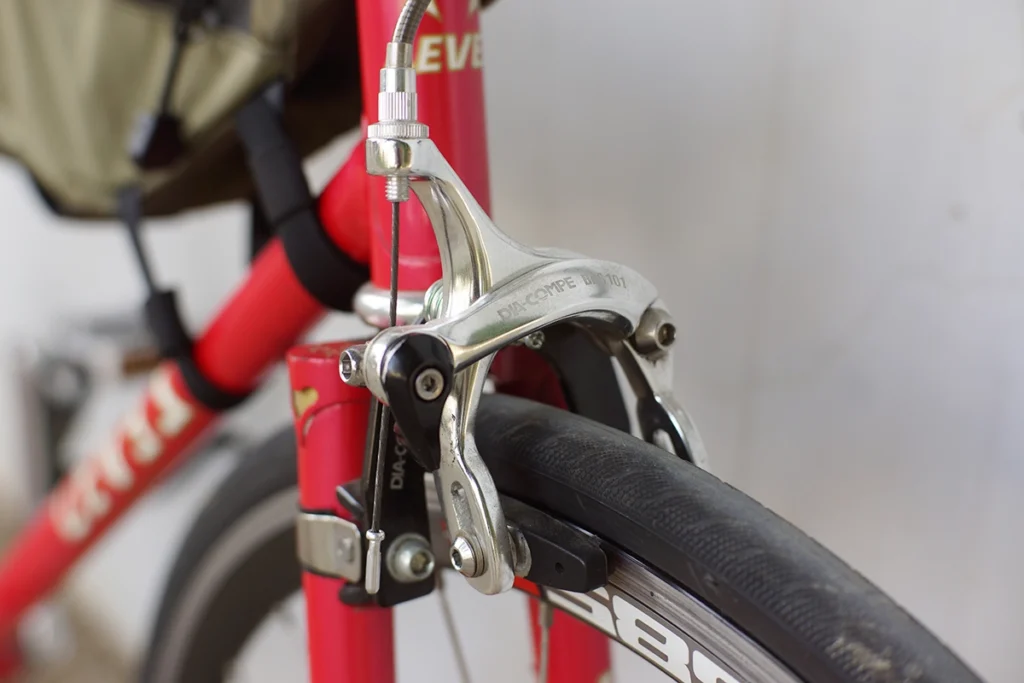

こちらは丸フォーク用。

こちらはリア用。

コグとチェーンリングの歯数(ギア比・スキッドポイント)に注意

例えば「前48T/後16T(ギア比3.0)」の場合、ペダルを1回転させるとホイールは3回転します。この組み合わせでは、同じ足を前にしてスキッドすると、タイヤが地面と擦れる位置(スキッドポイント)は1箇所になります。そのため、スキッドを繰り返すとタイヤの一部だけが集中して摩耗し、寿命を縮める原因になります。

固定ギアでスキッドに挑戦したい場合は、ギア比だけでなくスキッドポイントの数も考慮してコグを選びましょう。例えば「前48T/後17T(ギア比約2.82)」なら、同じ足を前にしてスキッドした場合、スキッドポイントは17箇所に分散されます。17Tのコグは、48Tや49Tなどのチェーンリングと組み合わせると、スキッドポイントを17箇所確保できます。

ただし、スキッドポイントが多くてもタイヤが摩耗しなくなるわけではありません。タイヤの状態を定期的に確認し、無理のない範囲で使用しましょう。

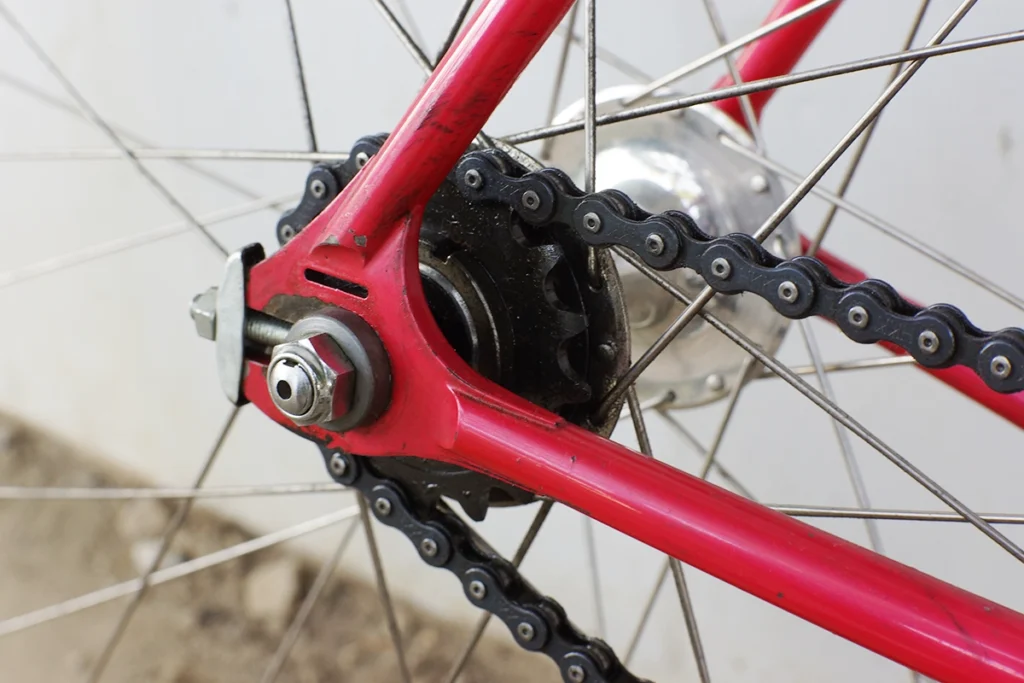

コグは精度が低いものを使うと、チェーンの音鳴りが大きくなったり外れたりする原因になります。Euro-Asia(ユーロアジア)のコグは精度が高く、歯数の選択肢も多いのでおすすめです。


ピストバイクはハンドル選びで性格が変わる

ピストバイクは構造がシンプルな分、ハンドルやステムの選び方によって乗車姿勢や乗り味が大きく変わります。

ドロップハンドルやブルホーンバーはスポーティーなスタイルに、ライザーバーやプロムナードハンドルは街乗り向けのリラックスしたスタイルに仕上げたい場合におすすめです。

僕もこれまで何度もハンドルを交換しており、最近はブルホーンバーからNJSのドロップハンドルに変更しました。

実際に交換したハンドルや、選んだ理由についてはこちらの記事で紹介しています。

→ NJSドロップハンドルへの交換についてはこちら

また、プロムナードハンドルに交換して、よりリラックスした乗車姿勢に変更することもできます。

ハンドルを選ぶ際は、見た目や乗車姿勢だけでなく、ステムとの接合部の径やグリップ・バーテープの取り付け方法にも注意が必要です。規格や交換方法については、以下の記事で詳しく解説しています。

→ハンドルの規格や交換方法についてはこちら

→ステムの規格や交換方法についてはこちら

→グリップの種類や選び方についてはこちら


こだわりの1台を!

NJSフレームで組むピストバイクは、パーツ点数が少ないシンプルな構造だからこそ、一つひとつのパーツ選びにこだわりたくなります。

自分の乗り方に合ったギヤ比を探るのもメカニックになったような楽しさがあります。

フレーム選びではエンド幅やシートポスト径などを確認し、チェーン引きやブレーキ台座などNJS特有のポイントも押さえておきましょう。

完成したバイクは、現代のスポーツバイクとは少し違うダイレクトな加速感と固定ギアならではの独特な乗り味を楽しめます。

ライザーバーでストリート仕様にしてもよし、NJSパーツで統一して公道レーサー風に仕上げてもよし。

自分だけのこだわりの1台を組み上げてみてください。


NJSフレームをバラ完する前のチェックリスト

中古のNJSフレームでピストバイクを組むなら、フレームの状態だけでなく、使用するパーツとの適合を確認しておくことが大切です。

購入・組み立て前に、次の項目を確認しておきましょう。

  • リアエンド幅と使用するハブのOLD(ロックナット間距離)が合っているか
  • シートポスト径がフレームに適合しているか
  • ヘッドパーツの状態に問題がないか
  • BBとクランクの規格・軸長が適合しているか
  • チェーンリング・コグ・チェーンの規格(薄歯・厚歯)が適合しているか
  • チェーン引きがハブ軸やリアエンドに適合しているか
  • ブレーキ本体と取り付け方法がフレーム・フォークに適合しているか
  • ギア比が用途や乗り方に合っているか

規格が分からないパーツは、見た目や名称だけで判断せず、寸法やメーカーの仕様を確認しましょう。

NJSフレームは、パーツを一つずつ選び、自分の好みに合わせて組み上げていく楽しさがあります。事前に規格や適合を確認しておけば、購入後の想定外の出費やパーツ探しを減らし、自分だけの一台に仕上げやすくなります。
